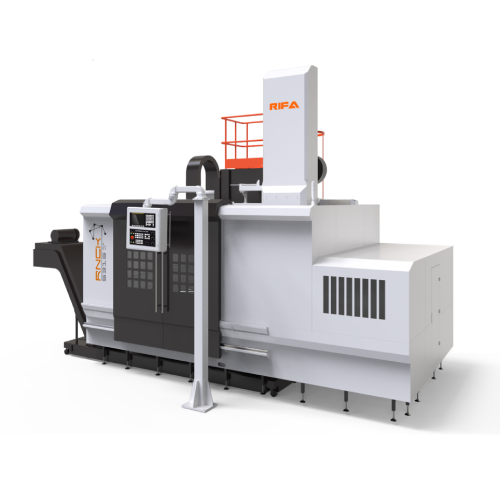

RNCK5316立式车铣复合中心
产品简介
机床采用车铣复合的切削方法进行车削各种球体、阀体,盘类、毂类和轮辐等回转体零件,主要完成车内孔、外圆端面、外圆面、内外圆弧面加工,该机床带有C轴,并能够通过三轴三联动方式完成铣削曲面、镗孔、圆周钻铰孔、攻丝等功能;一次装夹可完成车、铣、钻,镗,攻丝等粗、精加工
结构特点
规格参数
  • 1、机床采用车铣复合的切削方法进行车削各种球体、阀体,盘类、毂类和轮辐等回转体零件,主要完成车内孔、外圆端面、外圆面、内外圆弧面加工,该机床带有C轴,并能够通过三轴三联动方式完成铣削曲面、镗孔、圆周钻铰孔、攻丝等功能;一次装夹可完成车、铣、钻,镗,攻丝等粗、精加工。

    机床采用Siemens或FANUC系统,中文显示,采用大功率控制主轴工作台的旋转,可实现铣削主轴、定位的无级调速。机床可满足湿式切削,配以相应的刀具也可进行干式切削。机床滑枕使用四方环形结构,尺寸等于254*254mm;工作台分度旋转时,有消除间隙结构;横梁升降精确定位分级齿轨、带有每段定位夹紧机构。车、铣转换由程序控制,方便可靠,精度保持性好。主轴有可靠的冷却系统,保证能在最高转速下连续正常工作24小时。机床整体布局合理,造型美观,操作调整方便。机床回转工作台底座采用优质铸铁制造,具有足够的强度、刚度,具有良好的吸震性,机床生产效率高、可靠性好、保护功能完善。既适合单件小批生产,又适合大批量生产。

    2、全功能 精度高,重型/强力加工,防震颤加工需要一个巨大而稳定的平台;所有的组成部分例如底座,立柱,横梁,滑枕拖板都为优质铸铁结构,非常厚重而且密布加强筋,以保证最大化的金属切削。日发纽兰德机床提供行业的最佳结构刚度、 减震抗震性和热稳定性。作为一种选项,可以在床身底座填充聚合物树脂以抑制振动及保持热稳定性。可广泛满足轴承、轮船、工程机械、航空航天、传动装配、能源机械.等各行业对中大型精密零件的高效率加工需求。

  • 规格 参数
    加工范围
    最大旋转直径
    mm
    Φ1700
    最大切削直径
    mm
    Φ1600
    最大切削高度
    mm
    1000
    工作台最大荷重
    kg
    12000
    工作台
    工作台直径
    mm
    Φ1600
    工作台最大转速
    rpm
    650
    齿轮箱档位
    3
    工作台最大扭矩
    Nm
    20000
    C轴
    C轴最大转速
    rpm
    3.4
    C轴最大扭矩
    Nm
    4100
    滑枕
    滑枕尺寸
    mm
    254x254
    最大切削力
    N
    40000
    钻铣轴最大转速
    rpm
    3000
    钻铣最大扭矩
    Nm
    360
    刀库系统
    刀位数量
    12
    车刀具接口
    自制双V形+键槽定位
    铣刀具接口
    BT50
    外径刀尺寸
    mm
    40×40
    内径刀尺寸
    mm
    Φ63.5
    行程
    Z轴行程(滑枕)
    mm
    800
    X轴行程
    mm
    -300/+900
    横梁行程
    mm
    600
    横梁固定位置距离
    mm
    200
    横梁固定工位
    4
    移动进给
    快移速度X/Z
    mm/min
    12000
    进给速度X/Z
    mm/min
    5000
    电机规格
    工作台主轴电机
    kw
    51
    X轴电机
    kw
    8.8
    Z轴电机
    kw
    8.8
    精度
    定位精度X/Z
    mm
    0.01/1000
    定位精度C
    ±5
    重复定位精度X/Z
    mm
    0.005
    重复定位精度C
    ±3
    工作台端面跳动
    mm
    0.010/Φ1000
    其它
    电气容量
    KVA
    90
    机床外型尺寸(长x宽x高)
    mm
    7500x6350x5200
    机床重量
    kg
    30000
