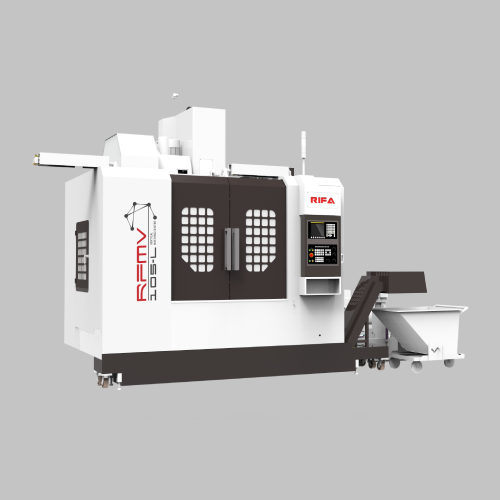

RFMV105L立式加工中心

产品简介

公司精心打造的适合轮毂圆盘类零件加工设备。

结构特点

规格参数

三轴行程都为750mm，成方形布置，适合圆盘类零件加工。立柱大跨距加高设计，适合自动夹具合转台的应用。标配机内螺杆排屑和机外链板排屑。可以配置用于自动线加工。

规格	参数
工作台
工作台尺寸（长x宽）	mm	1250×700
工作台承载能力	kg	1000
T型槽尺寸	mm	5×18×100
各轴行程
X轴行程	mm	750
Y轴行程	mm	750
Z轴行程	mm	750
主轴中心至立柱导轨安装面距离	mm	847
主轴端面至工作台距离	mm	270-1020
主轴
主轴转速	rpm	8000（皮带）
主轴锥孔		ISO40
主轴功率	Kw	15/18.5
主轴扭矩	Nm	71.6/95.5
进给系统
快移速度X/Y	m/min	36
快移速度Z	m/min	30
切削速度	mm/min	1-10000
刀库
刀库形式		圆盘式刀库
刀具数量	把	24
最大刀具长度	mm	300
最大刀具直径	mm	Φ80/Φ150
最大刀具重量	kg	8
刀柄		BT40
换刀时间	s	1.8
精度
定位精度	mm	±0.008
重复定位精度	mm	±0.005
其他
气压系统		0.6-0.8
机床外型尺寸	mm	3950×2660×3080
机床重量	kg	8000
