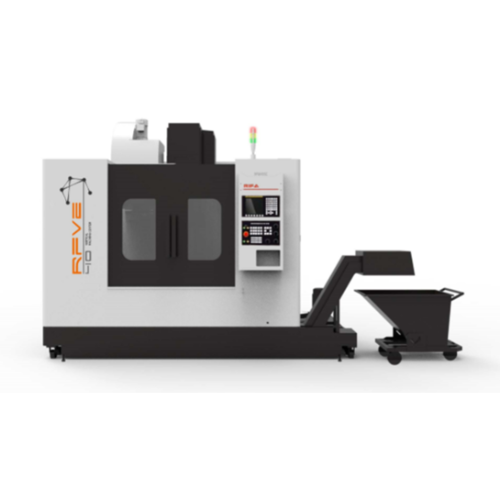

RFVE-40立式加工中心（转台）

RFVE-40立式加工中心（转台）

立式加工中心系列

RFVE-40立式加工中心（转台）

产品简介

圆环类半导体材料专用加工设备，采用YZ双轴加转台轴结构配合主轴实现圆环类零件的铣磨加工。结构紧凑，避免了直线轴插补的误差，通过转台轴避免了高转速主轴，提高了零件加工精度。

结构特点

规格参数

设备采用YZ双轴加转台轴结构配合主轴实现圆环类零件的铣磨加工。结构紧凑，避免了直线轴插补的误差，通过转台轴避免了高转速主轴，提高了零件加工精度。

规格	参数
工作台
转台尺寸	mm	Φ630
工作台承载能力	kg	200
最大转速	rpm	160
各轴行程
Y轴行程	mm	520
Z轴行程	mm	520
主轴中心至立柱导轨面距离	mm	615
主轴端面至工作台距离	mm	57-577
主轴中心至转台中心距离	mm	-135~+385
主轴
主轴转速	rpm	8000（皮带）
主轴锥孔		ISO40
主轴功率	KW	11/14.3
主轴扭矩	Nm	70/92.5
进给系统
快移速度Y/Z	m/min	40/32
切削速度	mm/min	1-10000
精度
定位精度	mm	0.008
重复定位精度	mm	0.004
其他
气压系统		0.6-0.8
机床外型尺寸	mm	2800×2250×2380
重量	kg	6000
