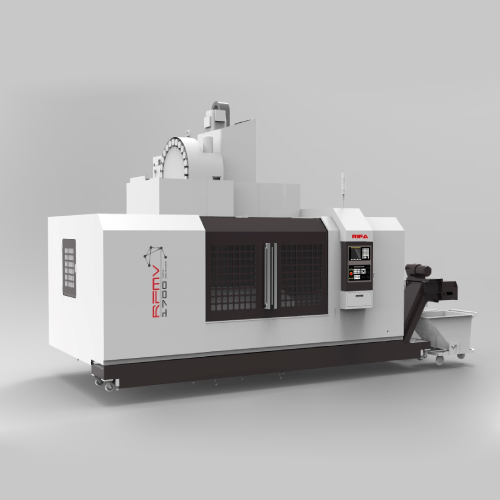

RFMV1700立式加工中心

产品简介

强切机型采用硬轨齿轮箱结构设计，适用于强切加工

结构特点

规格参数

立柱大跨距结构设计，三轴硬轨，Y轴四导轨布局，齿轮主轴结构设计，Y轴四导轨结构，机床刚性高，适合中大零件重切削加工。

规格	参数
工作台
工作台尺寸（长x宽	mm	1900×1000
工作台承载能力	kg	3000
T型槽尺寸	mm	7×22×125
各轴行程
X轴行程	mm	1700
Y轴行程	mm	1000
Z轴行程	mm	750
主轴中心至立柱导轨面距离	mm	690
主轴端面至工作台距离	mm	150-900
主轴
主轴转速	rpm	30-4500
主轴锥孔		ISO50
主轴功率	KW	15/18.5
主轴前轴承直径	mm	φ100
进给系统
快移速度X/Y/Z	m/min	15/15/12
进给速度	mm/min	1-10000
滚珠丝杠X，Y，Z		ф50X8
伺服电机扭矩	Nm	22
精度
定位精度	mm	0.01
重复定位精度	mm	0.005
刀库
刀库形式		凸轮式刀库
刀具数量	把	24
最大刀具长度	mm	350
最大刀具直径	mm	Φ110/Φ220
最大刀具重量	kg	15
刀柄		MAS403 BT50
拉钉		P50T-1
换刀	s	3
其他
机床外型尺寸	mm	5680×3600×3600
机床重量	kg	15000
