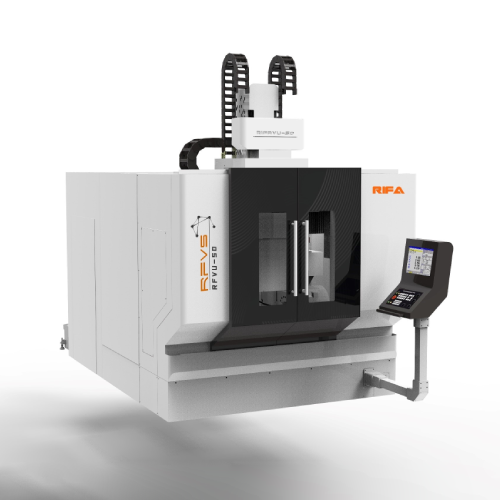

RFVU-50五轴立式加工中心

RFVU-50五轴立式加工中心

立式加工中心系列

RFVU-50五轴立式加工中心

产品简介

公司精心打造立式摇篮五轴加工中心，适用于需要高精度、复杂工序和多种刀具以及工装的加工过程，适合加工复杂面零件、异形件、盘、套、板类零件、箱体类、叶轮叶盘等。

结构特点

规格参数

天车式五轴结构，配置A，C直驱旋转轴实现五轴联动。核心铸件热对称设计，A，C旋转轴电机直驱高精度高响应，液压锁紧定位精准.标配三轴和AC轴光栅尺形成闭环控制，精度稳定。

规格	参数
工作台
工作台尺寸	mm	ф500
工作台最大承重（水平）	kg	300
各轴行程
A轴摆动范围	mm	±120
C轴摆动范围	mm	360
X轴行程	mm	600
Y轴行程	mm	710+230(换刀行程)
Z轴行程	mm	500
主轴端面至工作台距离	mm	150-650
主轴
主轴转速	rpm	20000
主轴锥孔		HSK-A63
额定扭矩	Nm	47.7
额定功率	KW	30
进给系统
快移速度X/Y/Z	m/min	36/36/36
快移速度A/C	rpm	47/100
切削速度	mm/min	1-20000
精度
定位精度X/Y/Z	mm	0.008
重复定位精度X/Y/Z	mm	0.005
刀库
刀具数量	把	24
最大刀具直径	mm	Φ80/Φ90
最大刀具重量	kg	8
刀柄		HSK-A63
其他
机床外型尺寸（长X宽X高）	mm	5800×2450×3500
机床重量	kg	9000
