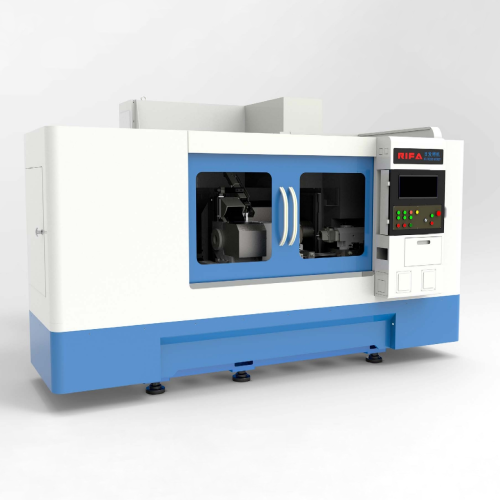

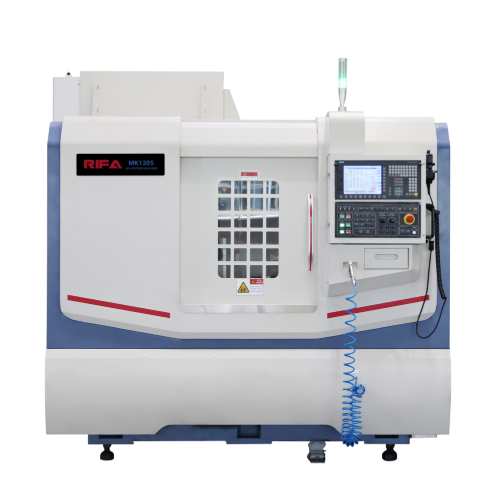

MK13 系列数控外圆磨床

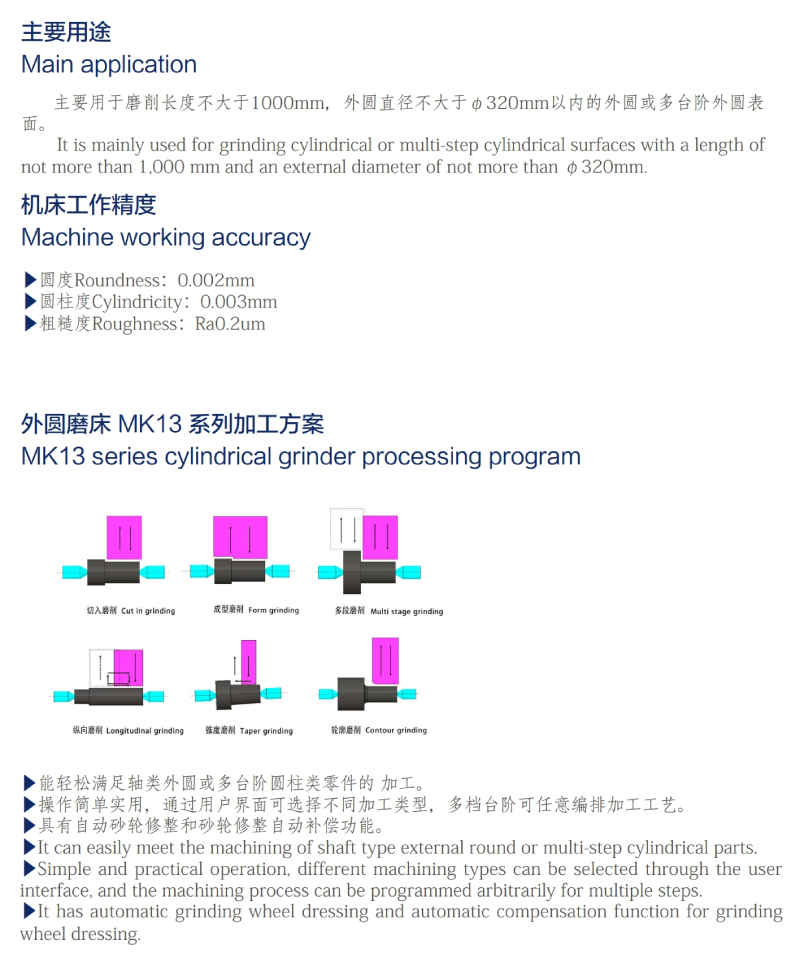

产品简介

MK13系列数控外圆磨床采用西门子808数控系统，搭配彩色显示屏，通过用户界面选择不同加工类型及工艺参数，可实现对各种轴类零件的外圆磨削加工。实现三轴精密控制。该机床配备有在线轴向量仪、径向量仪，砂轮动平衡、砂轮防碰撞等功能，具有丰富的配置方案。

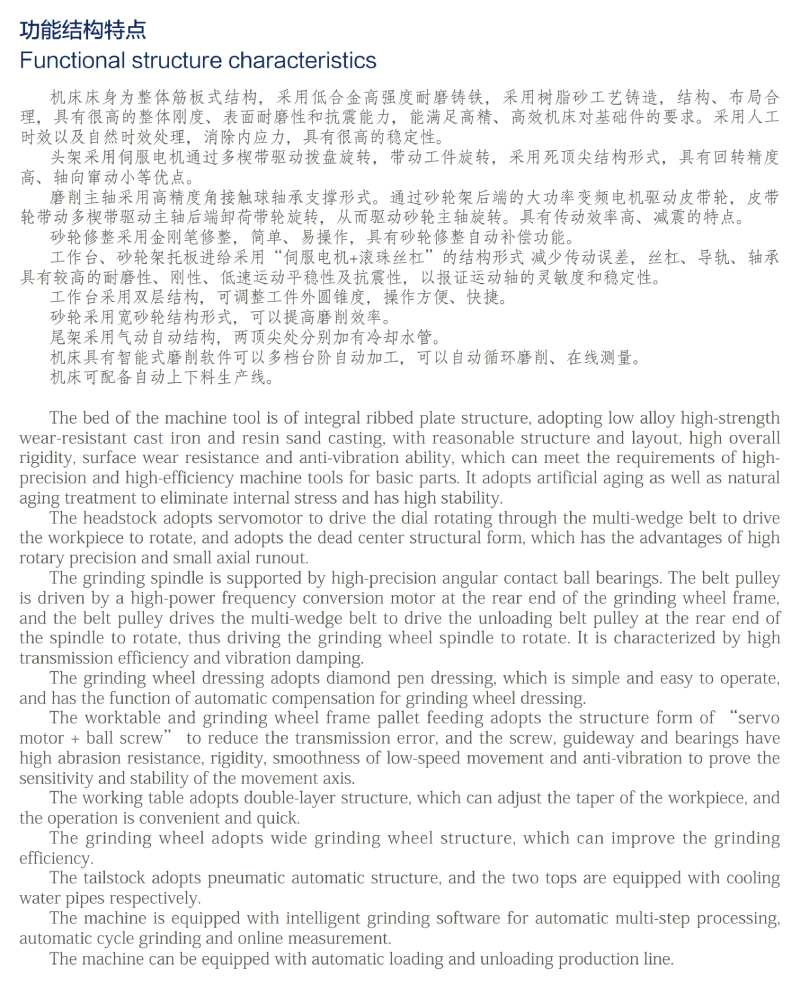

结构特点

规格参数

规格	参数
项目	MK1320/32-500	MK1320/32-750	MK1320/32-1000
最大磨削直径	ф200/ф320mm	ф200/ф320mm	ф200/ф320mm
最大磨削长度	500mm	750mm	1000mm
最大磨削重量	50/100Kg	50/120Kg	100/180Kg
中心高	125/180mm	125/180mm	125/180mm
头尾架顶尖	4#/5#mt	4#/5#mt	4#/5#mt
工作台回转角度	+9°~-5°deg	+9°~-5°deg	+9°~-5°deg
头架主轴转速	0-800r/min	0-800r/min	0-800r/min
砂轮尺寸	D500×d203×50mm	D500×d203×50mm	D500×d203×50mm
砂轮线速度	≤60m/s	≤60m/s	≤60m/s
头架电机功率	2kW	3kW	3kW
砂轮电机功率	11/18.5kW	11/18.5kW	11/18.5kW
机床重量	5500/6500Kg	7500/8500Kg	9500/10500Kg
总功率	22/30kW	25/33kW	30/38kW
